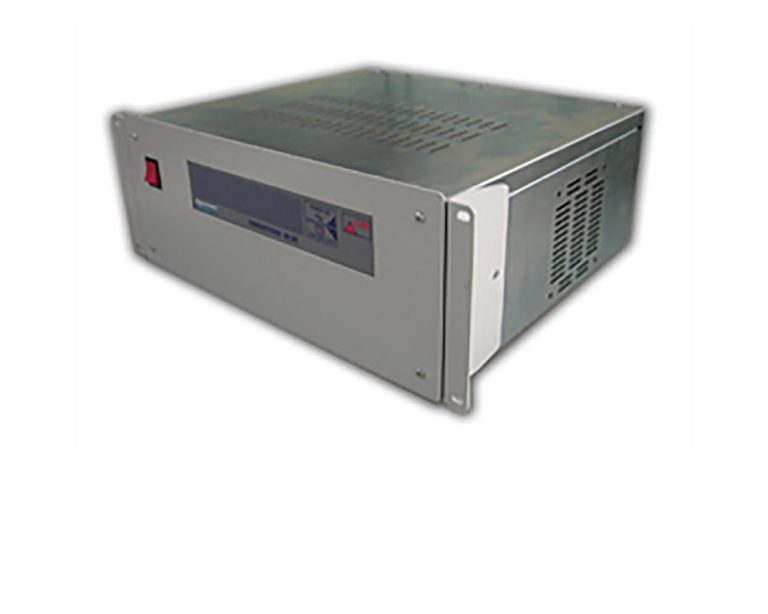

L’inverter Mod. INV-R110-2000-BP-CR è un dispositivo dalle dimensioni contenute, in grado di fornire una tensione di 230Vac trasformandola da una tensione continua di 110Vdc grazie a un convertitore statico DC/AC.
SPECIFICHE GENERALI
- La conversione è realizzata tramite uno stadio di potenza a MOSFET in configurazione circuitale a “ponte intero” e un trasformatore elevatore a flusso disperso, il quale svolge anche la funzione di separare galvanicamente il circuito di ingresso da quello in uscita.
- Il dispositivo è dotato di un circuito che genera i segnali di pilotaggio dei MOSFET, mantenendo stabile la tensione di uscita al variare delle condizioni di carico e di alimentazione, proteggendo lo stadio di potenza da sovraccarichi e corto circuiti.
- È dotato di by-pass elettronico che commuta sulla tensione di rete soccorso in caso di necessità come nel caso di sovraccarichi o corto circuiti. Nel caso in cui la rete di soccorso non sia disponibile, l’inverter si spegne.
- Al termine della condizione anomala sarà necessario l’intervento dell’operatore per la verifica del carico e per la messa in servizio dell’inverter.
- Quando la tensione in ingresso scende al di sotto della soglia di Preallarme, l’Inverter segnala BATTERY LOW pur continuando a lavorare. Se la tensione raggiunge la soglia minima l’Inverter si spegne per evitare la scarica completa di un’eventuale batteria di alimentazione. In questo caso, per ripristinare il sistema, sarà necessario l’intervento dell’operatore che dovrà spegnere e riaccendere manualmente l’Inverter.
- Disponibile il Manuale di utilizzo.
